Mer om Acoustic Measurement System för Bacou-Dalloz
Bacou-Dalloz AB är ett globalt företag som erbjuder skyddsutrustning för olika situationer. Företaget
bildades vid en fusion mellan Bacou och Dalloz Safety under 2002. Dalloz Safety hade tidigare köpt upp
det anrika Svenska företaget Bilsom AB, verksamt i Billesholm i Skåne. Bilsom är känt för sina hörselskydd
och öronproppar.
I början av 1999 tillfrågades MOROTSmedia som ett av flera företag om vi kunde hjälpa till att utveckla ett
nytt system för mätning av hörselskydd. Flera olika typer av mätningar som tidigare inte varit möjliga
att göra skulle nu göras enligt nya teorier som utvecklats vid Lunds Universitet.
Det gamla analoga systemet härrörde från 1970-talet och var installerat i en liten byggnad en bit bort
från huvudbyggnaden. Systemet kunde mäta hur mycket ett hörselskydd dämpade oönskat buller i 7 olika
frekvensintervall. En mätning tog runt 10 minuter.
Den nya metoden
Vid Lunds Universitet hade en metod att mäta alla frekvenser samtidigt utarbetats vilket skulle medföra att
en signal bestående av ett deterministiskt brus (vitt brus med lika mycket effekt i samtliga frekvenser)
kunde skickas ut genom en högtalare och mätas via en mikrofon under hörselskyddet. Mättiden är endast 3 sekunder.
Efter mätningen utför programmet en mängd beräkningar på signalen för att avgöra hur mycket av signalen
som dämpades bort av hörselskyddet. Beräkningen tar ca 5 sekunder.

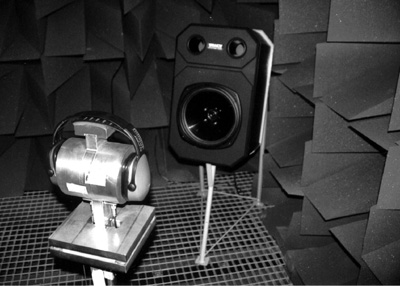

För att metoden ska vara möjlig att använda krävs ett eko-fritt rum, alltså ett rum där man kan vara säker på
att ett ljud som når mikrofonen endast är ett direkljud - inget eko från vägg, golv eller tak. För att detta
kriterium skulle vara tillfredsställt byggdes en ny byggnad i anslutning till den befintliga byggnaden. Ljudrummet
är en betongbunker som är helt kubisk invändigt på 8x8x8 meter. Inuti detta rum har sedan dämpmaterial monterats
på väggar, i tak och på golvet (som sedan täkts av ett galler). Resultatet är att eko dämpas bort nästan helt.
Detta kn testas genom att ställa sig och prata in i ett hörn. I princip det ända man hör själv är ett avlägset eko
samt ljud transporterat genom skallbenet.
Det nya systemet - produktutveckling
Det nya systemet som utvecklades bygger på den metod som beskrivits ovan. Med specialhårdvara från
National Instruments kunde systemet få ljudegenskaper med
CD-kvalitet med signalgenerering i realtid. Systemet skapar den signal som ska spelas upp via en högtalare
och mäter samtidigt på de båda mikrofoner som sitter monterade i den ställning hörselskyddet monterats på.
Den signal som skickats ut jämförs med den som tagits emot och korreleras mot varandra för att kunna bortse
från den tidsdifferens som uppstår p.g.a. ljudets begränsade hastighet mellan högtalaren och mikrofonen.

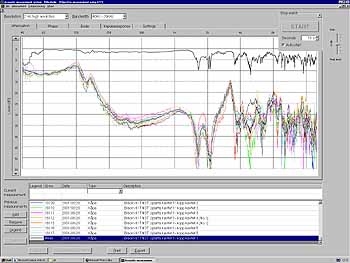

Signalen kan nu bearbetas och sedan visas upp i ett diagram som visar hur mycket signalen dämpats i olika
frekvenser. Mätningen tar totalt 8 sekunder och upplösningen är 2Hz. Detta gör att tidigare 7 mätpunkter nu
blivit 12 000. Repeterbarheten i resultaten är total.
Samtliga mätningar sparas i en SQL Server databas för att kunna jämföras mot andra mätningar för att jämföra
olika material eller konstruktioners påverkan på slutresultatet.
Systemet kan även göra sofistikerade mätningar på aktiva hörselskydd med s.k. limitermätning för att avgöra
om ett hörselskydd med t.e. inbyggd radio begränsar volymen inuti hörselskydden så att den i sig inte blir
skadlig.
Det nya systemet - i produktionen
När systemet stod färdigt kunde alla konstatera att det var en fantastisk skapelse som infriade alla önskemål.
Det beslutades att en variant av systemet skulle skapas för att kunna mäta direkt i produktionen av hörselskydd
för att så tidigt som möjligt upptäcka eventuella produktionsproblem.

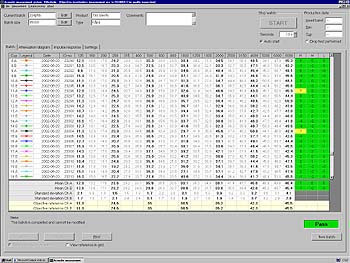

Ett nytt gränssnitt med avancerade statistiska beräkningar skapades för att kunna mäta hörselskydd och på ett
enkelt sätt presentera för användaren om hörselskyddet var godkänt eller inte.
Om ett hörselskydd var på gränsen till att bli godkänt begär systemet automatiskt ommätning av ett nytt hörselskydd
och avgör om det är ett problem eller inte. Systemet berättar med enkla färgkoder resultatet av olika mätningar,
samtidigt som den fullständiga informationen (2Hz-upplöstningsdata) sparas för eventuell felsökning.
Denna kvalitetssäkringsdel har utvecklats tillsammans med en "mätbox" som blivit en standard inom koncernen.
Alla produktionsplatser i världen (Kina, Polen, Sverige, USA och Slovakien) har fått minst en mätbox som är
en kopia i mindre format jämfört med ljudlabbet i Billesholm.
Övrigt
Systemet togs i drift första gången i augusti 1999. Efter detta har kontinuerlig vidareutveckling skett för
att öka flexibiliteten i systemet och för att omfatta fler mätmetoder.
Ägare till systemet är Bacou-Dalloz.
